Válvula ICS Danfoss- Funções e Pilotos

Nosso assunto de hoje é a válvula ICS Danfoss. A válvula ICS Danfoss é operada por piloto. Sendo fabricada conexão de ¾” até 6” é muito usada. Em processos de controle em sistemas de amônia.

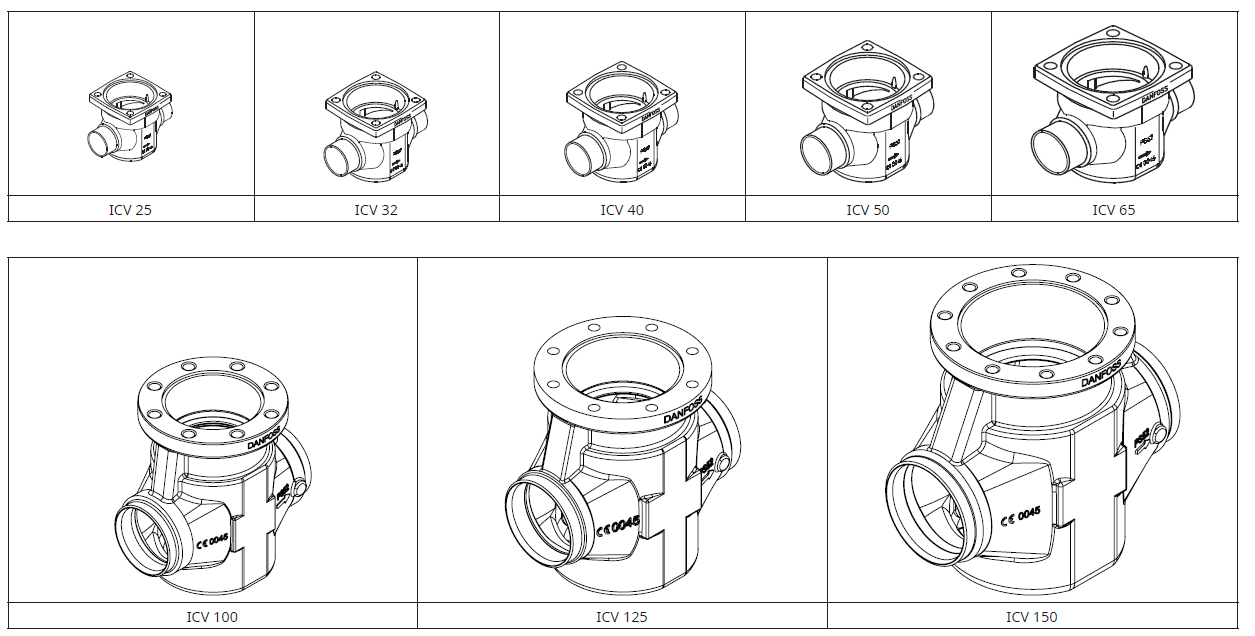

Existem oito corpos de válvulas disponíveis:

Então, a válvula ICS Danfoss possui dois modelos de tampa. Uma com apenas um piloto. Usada em processos de controle de pressão. De degelo em quadros de válvulas de evaporadores frigoríficos. Então, a outra com tampa para três pilotos. Por exemplo, usada na sucção de evaporadores e equipamentos. Aonde é necessário um controle solenoide ou modulante. Além do controle mecânico de pressão.

Então, cada corpo de válvula pode ser equipado com um tampo superior. De um piloto ou três pilotos.

Válvulas ICS disponíveis na linha Danfoss

– Válvula ICS 25 (bitola variável ¾” e 1”)

        – Válvula ICS 25-5

        – Válvula ICS 25-10

        – Válvula ICS 25-20

        – Válvula ICS 25-25

– Válvula ICS 32 (1.1/4”)

– Válvula ICS 40 (1.1/2”)

– Válvula ICS 50 (2”)

– Válvula ICS 65 (2.1/2”)

– Válvula ICS 80 (3”)

– Válvula ICS 100 (4”)

– Válvula ICS 125 (5”)

– Válvula ICS 150 (6”)

Listagem de códigos

Descr.		Atuais
	Pol	Código	Modelo	Descrição
ICS 1	3/4″	027H2029	ICS 25-5 A	VÁLVULA ICS 25-5 1 PIL 3/4″ A
		027H2140	ICS 25-5 SOC	VÁLVULA ICS 25-5 1 PIL 3/4″ SOC
	1″	027H2021	ICS 25-5 A	VÁLVULA ICS 25-5 1 PIL 1″ A
	3/4″	027H2039	ICS 25-10 A	VÁLVULA ICS 25-10 1 PIL 3/4″ A
	1″	027H2031	ICS 25-10 A	VÁLVULA ICS 25-10 1 PIL 1″ A
	3/4″	027H2049	ICS 25-15 A	VÁLVULA ICS 25-15 1 PIL 3/4″ A
		027H2142	ICS 25-15 SOC	VÁLVULA ICS 25-15 1 PIL 3/4″ SOC
	1″	027H2041	ICS 25-15 A	VÁLVULA ICS 25-15 1 PIL 1″ A
	3/4″	027H2059	ICS 25-20 A	VÁLVULA ICS 25-20 1 PIL 3/4″ A
		027H2143	ICS 25-20 SOC	VÁLVULA ICS 25-20 1 PIL 3/4″ SOC
	1″	027H2051	ICS 25-20 A	VÁLVULA ICS 25-20 1 PIL 1″ A
	1″	027H2061	ICS 25-25 A	VÁLVULA ICS 25-25 1 PIL 1″ A
		027H2062	ICS 25-25 SOC	VÁLVULA ICS 25-25 1 PIL 1″ SOC
	1 1/4″	027H3021	ICS 32 A	VÁLVULA ICS 32 1 PIL 1 1/4″ A
		027H3022	ICS 32 SOC	VÁLVULA ICS 32 1 PIL 1 1/4″ SOC
	1 1/2″	027H4021	ICS 40 A	VÁLVULA ICS 40 1 PIL 1 1/2″ A
		027H4022	ICS 40 SOC	VÁLVULA ICS 40 1 PIL 1 1/2″ SOC
	2″	027H5021	ICS 50 A	VÁLVULA ICS 50 1 PIL 2″ A
		027H5022	ICS 50 SOC	VÁLVULA ICS 50 1 PIL 2″ SOC
	2 1/2″	027H6021	ICS 65 A	VÁLVULA ICS 65 1 PIL 2 1/2″ A
		027H6023	ICS 65 SOC	VÁLVULA ICS 65 1 PIL 2 1/2″ SOC
	3″	027H8021	ICS 80 A	VÁLVULA ICS 80 1 PIL 3″ A
ICS 3	3/4″	027H2079	ICS 25-5 A	VÁLVULA ICS 25-5 3 PIL 3/4″ A
		027H2145	ICS 25-5 SOC	VÁLVULA ICS 25-5 3 PIL 3/4″ SOC
	1″	027H2071	ICS 25-5 A	VÁLVULA ICS 25-5 3 PIL 1″ A
	3/4″	027H2089	ICS 25-10 A	VÁLVULA ICS 25-10 3 PIL 3/4″ A
		027H2146	ICS 25-10 SOC	VÁLVULA ICS 25-10 3 PIL 3/4″ SOC
	1″	027H2081	ICS 25-10 A	VÁLVULA ICS 25-10 3 PIL 1″ A
	3/4″	027H2099	ICS 25-15 A	VÁLVULA ICS 25-15 3 PIL 3/4″ A
	1″	027H2091	ICS 25-15 A	VÁLVULA ICS 25-15 3 PIL 1″ A
	3/4″	027H2109	ICS 25-20 A	VÁLVULA ICS 25-20 3 PIL 3/4″ A
		027H2148	ICS 25-20 SOC	VÁLVULA ICS 25-20 3 PIL 3/4″ SOC
	1″	027H2101	ICS 25-20 A	VÁLVULA ICS 25-20 3 PIL 1″ A
	1″	027H2111	ICS 25-25 A	VÁLVULA ICS 25-25 3 PIL 1″ A
		027H2112	ICS 25-25 SOC	VÁLVULA ICS 25-25 3 PIL 1″ SOC
	1 1/4″	027H3031	ICS 32 A	VÁLVULA ICS 32 3 PIL 1 1/4″ A
		027H3032	ICS 32 SOC	VÁLVULA ICS 32 3 PIL 1 1/4″ SOC
	1 1/2″	027H4031	ICS 40 A	VÁLVULA ICS 40 3 PIL 1 1/2″ A
		027H4032	ICS 40 SOC	VÁLVULA ICS 40 3 PIL 1 1/2″ SOC
	2″	027H5031	ICS 50 A	VÁLVULA ICS 50 3 PIL 2″ A
		027H5032	ICS 50 SOC	VÁLVULA ICS 50 3 PIL 2″ SOC
	2 1/2″	027H6031	ICS 65 A	VÁLVULA ICS 65 3 PIL 2 1/2″ A
		027H6033	ICS 65 SOC	VÁLVULA ICS 65 3 PIL 2 1/2″ SOC
	3″	027H8031	ICS 80 A	VÁLVULA ICS 80 3 PIL 3″ A
	4″	027H7121	ICS 100 A	VÁLVULA ICS 100 3 PIL 4″ A
	5″	027H7141	ICS 125 A	VÁLVULA ICS 125 3 PIL 5″ A
	6″	027H7161	ICS 150 A	VÁLVULA ICS 150 3 PIL 6″ A

Tabela ICS 25 a 150

Então, a manutenção das válvulas ICS é feita. Através de três conjuntos de reparos. Assim, fornecidos pela Danfoss.  Aliás, para todos os diâmetros e capacidades já citados. Então, estes reparos são:

Kit de inspeção: Neste kit são fornecidas as juntas principais da válvula. Então, quando o serviço  é uma manutenção preventiva. Por exemplo, abertura, inspeção visual e limpeza da válvula.

Kit de vedação: No kit de vedação estão todas as vedações da válvula. Então, para uma manutenção corretiva leve. Quando a válvula apresenta pequenos vazamentos.

Kit de manutenção overhaul: O kit overhaul vem com todas as peças da válvula. De vedação e mecânicas, menos o seu corpo. Então, o kit é usado em caso de manutenção corretiva. Dessa forma, faz a renovação completa da válvula ICS.

Vista explodida Válvula ICS (100 a 150) e (25 a 65)

Disponibilizamos um guia exclusivo da válvula ICS.  Além dessas informações, você terá todos exemplos de aplicação dos pilotos Danfoss e suas funções!

Guia Completo Danfoss
